ہماری فیکٹری کے ساتھ ہم آہنگ 10gbase-bx20-d smf 1330nm-tx/1270nm-rx 20km dom lc wdm bidi sfp پلس ٹرانسیور ماڈیول cisco sfp-10g-bx20d-i خریدنے میں خوش آمدید۔ چین میں معروف مینوفیکچررز اور سپلائرز میں سے ایک کے طور پر، ہم اپنی مرضی کے مطابق احکامات کا بھی خیرمقدم کرتے ہیں۔ ابھی ہمارے ساتھ قیمت اور کوٹیشن سے مشورہ کریں۔

● عمومی تفصیل (جونیپر کوڈڈ، 10G-BX-U SFP پلس، 1270nm Tx/1330nm Rx، 20km، LC سمپلیکس کنیکٹر، DOM، FOCC):
SFP 10G Bidi 10 Gigabit Ethernet کے لیے ایک چھوٹا سا فارم فیکٹر پلگ ایبل ماڈیول ہے۔ یہ ٹرانسیور سنگل فائبر کے 1 سنگل اسٹرینڈ سے زیادہ بات چیت کرتا ہے۔ SFP 10G Bidi U اور D ورژن میں آتا ہے جو D 1330nm کے ساتھ بھیجتا ہے اور 1270nm کے ساتھ وصول کرتا ہے۔ U ورژن 1270nm کے ساتھ بھیجتا ہے اور 1330nm کے ساتھ وصول کرتا ہے۔ مواصلات کے لیے آپ کو لائن کے ہر طرف D اور U کی ضرورت ہے۔ کیونکہ 1310nm پر دھیان بہت زیادہ ہے 80km ورژن 1570/1490 ٹرانسمٹ اور وصول پر کام کرتا ہے۔ image001(001).jpg

● مصنوعات کی خصوصیات:
► آپریٹنگ ڈیٹا کی شرح 10.3Gbps تک؛
► 20/40/60 کلومیٹر کے لیے 1270 یا 1330nm BOSA؛
► 80 کلومیٹر کے لیے 1490 یا 1570nm BOSA؛
► 20km یا 40km یا 60km یا 80km پر سنگل فائبر کے ایک اسٹرینڈ پر؛
► سنگل 3.3V پاور سپلائی اور TTL لاجک انٹرفیس سمپلیکس LC کنیکٹر انٹرفیس۔

● درخواست:
► فائبر چینل کے لنکس؛
► WDM گیگابٹ ایتھرنیٹ لنکس؛
► فائبر چینل۔


● تفصیل:

فارم فیکٹر	SFP پلس / SFP10G
مطابقت	جونیپر ہم آہنگ
فاصلے	20 کلومیٹر
طول موج	TX 1270٪2fRX 1330
رفتار	10G
کنیکٹر	ایل سی
انفرادی طور پر تجربہ کیا گیا۔	جی ہاں
پاور بجٹ کی تصدیق	جی ہاں
تاحیات ضمانت	جی ہاں
قسم	بی ڈی
پاور بجٹ	10dB
فائبر کی قسم	سنگل موڈ

● آپٹیکل خصوصیات ٹرانسیور:

پیرامیٹرز	علامتیں	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
20 کلومیٹر
مرکز طول موج BXD	λC	1320	1330	1340	این ایم
سینٹر ویو لینتھ BXU	λC	1260	1270	1280	این ایم
سپیکٹرل چوڑائی (RMS)	σ			1	این ایم
اوسط آؤٹ پٹ پاور	پ0ٹ	-3		جمع 2	dBm
معدومیت کا تناسب	سابق	3.5	6		ڈی بی
40 کلومیٹر
مرکز طول موج BXD	λC	1320	1330	1340	این ایم
سینٹر ویو لینتھ BXU	λC	1260	1270	1280	این ایم
سپیکٹرل چوڑائی (RMS)	σ			1	این ایم
اوسط آؤٹ پٹ پاور	پ0ٹ	0		5	dBm
معدومیت کا تناسب	سابق	3.5	6		ڈی بی
60 کلومیٹر
مرکز طول موج BXD	λC	1320	1330	1340	این ایم
سینٹر ویو لینتھ BXU	λC	1260	1270	1280	nm
سپیکٹرل چوڑائی (RMS)	σ			1	این ایم
اوسط آؤٹ پٹ پاور	پ0ٹ	1		5	dBm
معدومیت کا تناسب	سابق	3.5	6		ڈی بی
80 کلومیٹر
مرکز طول موج BXD	λC	1530	1570	1580	این ایم
سینٹر ویو لینتھ BXU	λC	1480	1490	1500	این ایم
سپیکٹرل چوڑائی (RMS)	σ			0.3	این ایم
اوسط آؤٹ پٹ پاور	پ0ٹ	1		5	dBm
معدومیت کا تناسب	سابق	8.2			ڈی بی
آؤٹ پٹ آپٹیکل آنکھ	FC{{0}}FI_4 REV 7.0 کے مطابق
ڈیٹا ان پٹ سوئنگ فرق	ون	180		700	ایم وی
ان پٹ تفریقی رکاوٹ	ZIN	85	100	115	Ω
TX فالٹ آؤٹ پٹ ہائی	TxFh	2.4		وی سی سی	V
TX فالٹ آؤٹ پٹ کم	TxFl	-0.3		0.8	V
TX آؤٹ پٹ ہائی کو غیر فعال کریں۔	TxDh	2		Vcc پلس 0.3	V
TX کم آؤٹ پٹ کو غیر فعال کریں۔	TxDl	-0.3		0.8	V

● آپٹیکل خصوصیات وصول کنندہ:

پیرامیٹرز	علامتیں	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ
20 کلومیٹر
مرکز طول موج BXD	λC	1260	1270	1280	این ایم
سینٹر ویو لینتھ BXU	λC	1320	1330	1340	این ایم
Reveever حساسیت	سین	-14.5			dBm
زیادہ سے زیادہ ان پٹ	Pmax	0			dBm
LOS De-Assert	LOSd			-14	dBm
LOS دعوی	لوسا	-25			dBm
LOS Hysteresis	LOSh	0.5		4	dBm
40 کلومیٹر
مرکز طول موج BXD	λC	1260	1270	1280	این ایم
سینٹر ویو لینتھ BXU	λC	1320	1330	1340	این ایم
Reveever حساسیت	سین	-16			dBm
زیادہ سے زیادہ ان پٹ	Pmax	0			dBm
LOS De-Assert	LOSd			-17	dBm
LOS دعوی	لوسا	-27			dBm
LOS Hysteresis	LOSh	0.5		4	dBm
60 کلومیٹر
مرکز طول موج BXD	λC	1260	1270	1280	این ایم
سینٹر ویو لینتھ BXU	λC	1320	1330	1340	این ایم
Reveever حساسیت	سین	-22			dBm
زیادہ سے زیادہ ان پٹ	Pmax	-7			dBm
LOS De-Assert	LOSd			-23	dBm
LOS دعوی	لوسا	-33			dBm
LOS Hysteresis	LOSh	0.5		4	dBm
80 کلومیٹر
مرکز طول موج BXD	λC	1480	1490	1500	این ایم
سینٹر ویو لینتھ BXU	λC	1530	1570	1580	nm
Reveever حساسیت	سین	-22		-7	dBm
زیادہ سے زیادہ ان پٹ	Pmax	-7			dBm
LOS De-Assert	LOSd			-24	dBm
LOS دعوی	لوسا	-34			dBm
LOS Hysteresis	LOSh	0.5			dBm
بازی کا جرمانہ				3.0	dBm

● برقی خصوصیات:

پیرامیٹرز	علامتیں	کم از کم	ٹائپ کریں۔	زیادہ سے زیادہ	یونٹ	ریمارکس
بجلی کی سپلائی	وی سی سی	3.14	3.3	3.46	V
سپلائی کرنٹ 20 کلومیٹر	آئی سی سی		270	350	ایم اے
سپلائی کرنٹ 40 کلومیٹر			300	450	ایم اے
سپلائی کرنٹ 60 کلومیٹر			300	450	ایم اے
سپلائی کرنٹ 80 کلومیٹر				500	ایم اے

بجلی کی سپلائی	وی سی سی	3.14	3.3	3.46	V
سپلائی کرنٹ	آئی سی سی			300	ایم اے
حوالہ تفریق ان پٹ رکاوٹ	Z D		100		ایم اے
ان پٹ AC کامن موڈ ان پٹ وولٹیج		0	25		ایم اے
تفریق ان پٹ وولٹیج سوئنگ	وی آئی ڈی	150		900	ایم اے
ٹوٹل جٹر
ڈیٹا پر منحصر جٹر
غیر متعلقہ جیٹر
آئی ماسک	SFP پلس MSA دیکھیں	X1				UI
آئی ماسک	SFP پلس MSA دیکھیں	X2			0.35	UI

● DOM پیرامیٹرز:

پیرامیٹرز	کم از کم	زیادہ سے زیادہ	یونٹ
ٹرانسپونڈر درجہ حرارت مانیٹر کی درستگی	-5	جمع 5	ڈگری
لیزر تعصب موجودہ مانیٹر کی درستگی	-10	جمع 10	فیصد
ٹرانسمٹ پاور مانیٹر کی درستگی	-2	جمع 2	ڈی بی
پاور مانیٹر کی درستگی حاصل کریں۔	-2	جمع 2	ڈی بی

● مطلق شرائط:

پیرامیٹرز	علامتیں	کم از کم	زیادہ سے زیادہ	یونٹ
ذخیرہ اندوزی کا درجہ حرارت	ٹی ایس	-40	85	ڈگری
پاور سپلائی وولٹیج	وی سی سی	-0.5	4	V
سگنل ان پٹ وولٹیج		-0.3	Vcc پلس 0.3	V
آپریٹنگ temp COM ورژن		0 ڈگری	70 ڈگری
آپریٹنگ temp IND ورژن		-40 ڈگری	پلس 85 ڈگری

ہمارے پاس مزید فائبر آپٹک ٹرانسیور ہیں آپ کی دلچسپی ہو سکتی ہے اور براہ کرم اپنا RFQ بھیجنے کا خیرمقدم کرتے ہیں ہم آپ سب کے لیے اپنی بہترین مدد کرنے کی کوشش کرتے ہیں۔ شکریہ

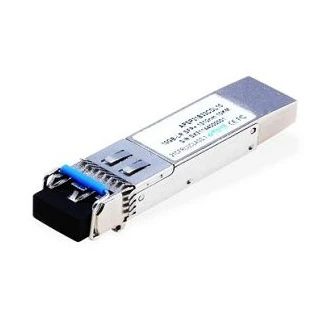

10GBASE-BX20-D SMF 1330nm-TX/1270nm-RX 20km DOM LC WDM BiDi SFP پلس ٹرانسیور ماڈیول Cisco SFP-10G-BX20D-I ہم آہنگ
