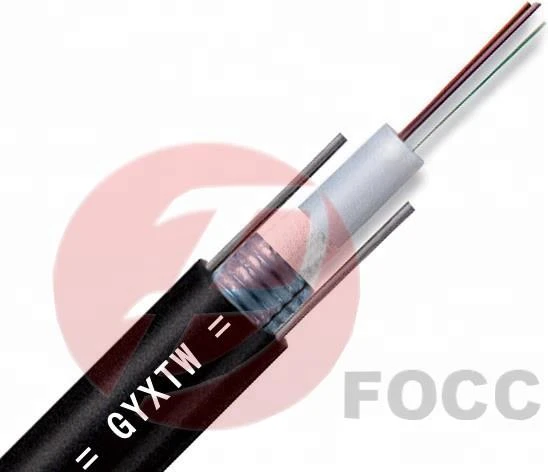

2 ~ 24 کور سنگل موڈ اور ملٹی موڈ بیرونی بکتر بند GYXTW فائبر آپٹک کیبل

250μM ریشہ اعلی موڈول پلاسٹک سے بنا ہوا ڈھیلا ٹیوب میں پوزیشن میں ہے. ٹیوبیں پانی کی مزاحم بھرنے والی مرکب سے بھری ہوئی ہیں. پائپ طویل عرصہ سے پی ایس پی کی ایک پرت کے ساتھ لپیٹ ہے. پی ایس پی اور ڈھیلے ٹیوب پانی سے روکنے والے مواد کے درمیان کیبل کمپیکٹ اور واٹر ٹریٹ رکھنے کے لئے لاگو کیا جاتا ہے. اسٹیل ٹیپ کے دو اطراف پر دو متوازی سٹیل کی تار رکھی جاتی ہیں. متوازی اسٹیل تاروں دونوں اطراف ٹیپ پر رکھے جاتے ہیں. کیبل ایک polyethylene (پیئ) کے ساتھ مکمل کیا جاتا ہے.

خصوصیات

اچھا میکانی اور درجہ حرارت کی کارکردگی

ہائی طاقت ڈھیلے ٹیوب جو ہائیڈولیسس مزاحم ہے

مخصوص ٹیوب بھرنے والی خاص فائبر کی اہم تحفظ کو یقینی بناتا ہے

مزاحمت اور لچک کچلنے

پی ایس پی نمی پروف میں اضافہ

دو متوازی سٹیل کی تاروں کو ٹینسیبل طاقت کو یقینی بناتا ہے

چھوٹے قطر، ہلکے وزن اور دوستانہ تنصیب

ذخیرہ / آپریٹنگ درجہ حرارت: -40 ℃ ~ 70 ℃

درخواست

ڈیوکٹ / فضائی میں قابل استعمال

فائبر پیرامیٹر

نہیں.	اشیاء		یونٹ	تفصیلات
نہیں.	اشیاء		یونٹ	G.652D
1	موڈ فیلڈ قطر	1310nm	μm	9.2 ± 0.4
1	موڈ فیلڈ قطر	1550nm	μm	10.4 ± 0.5
2	Cladding قطر		μm	124.8 ± 0.7
3	Cladding غیر سرکلری		٪	≤0.7
4	کور کلڈڈنگ سنجیدگی خرابی		μm	≤0.5
5	کوٹنگ قطر		μm	245 ± 5
6	کوٹنگ غیر سرکلری		٪	≤6.0
7	Cladding-Coating Concentricity Error		μm	≤12.0
8	کیبل Cutoff طول و عرض		این ایم	Čcc≤1260
9	حوصلہ افزائی (زیادہ سے زیادہ)	1310nm	ڈی بی / کلومیٹر	≤0.36
9	حوصلہ افزائی (زیادہ سے زیادہ)	1550nm	ڈی بی / کلومیٹر	≤0.24

کیبل پیرامیٹرز

اشیاء		نردجیکرن
فائبر کا شمار		2 ~ 24
رنگ کی کوٹنگ فائبر	طول و عرض	250μm ± 15μm
رنگ کی کوٹنگ فائبر	رنگ	بلیو، اورنج، گرین، براؤن، گرے، وائٹ
ڈھیلا ٹیوب	طول و عرض	2.10mm ± 0.05mm
	مواد	پی بی ٹی
	رنگ	قدرتی
طاقت رکن	قطر	1.0 ملی میٹر
طاقت رکن	مواد	سٹیل
بیرونی جیکٹ	طول و عرض	8.0mm ± 0.1 ملی میٹر
	مواد	پیئ
	رنگ	سیاہ

مکینیکل اور ماحولیاتی خصوصیات

اشیاء	متحد	نردجیکرن
Tensio (طویل مدت)	ن	600
کشیدگی (مختصر مدت)	ن	1500
کچلنے (طویل مدت)	N / 10cm	300
کچلنے (مختصر مدت)	N / 10cm	1000
منٹ. بینڈ ریڈس (متحرک)	ملی میٹر	20 ڈی
منٹ. بینڈ ریڈیو (جامد)	ملی میٹر	10 ڈی
تنصیب کا درجہ	℃	-20 ~ 60
آپریٹنگ درجہ حرارت	℃	-40 ~ + 70
ذخیرہ اندوزی کا درجہ حرارت	℃	-40 ~ + 70

تکنیکی پیرامیٹر

فائبر کا شمار

کیبل قطر (ملی میٹر)

کیبل وزن (کلوگرام / کلومیٹر)

تناسب طاقت

لانگ / مختصر

مدت (این)

کچلنے کی مزاحمت

لانگ / مختصر

مدت (ن / 100mm)

موڑنے والا

تابکاری جامد / متحرک

(ملی میٹر)

2 ~ 12

10.6

124

1000/3000

10 ڈی / 20 ڈی

14 ~ 24

12.0

147

1000/3000

10 ڈی / 20 ڈی

ٹرانسمیشن کی خصوصیات
		G.652	G.655	50 / 125μm	62.5 / 125μm
زیادہ سے زیادہ کشیدگی (ڈی بی / کلومیٹر) (+ 20 ℃)	850 این ایم			3.0	3.3
	1300 این ایم			1.0	1.0
	1310 این ایم	0.36	0.4
	1550 این ایم	0.24	0.23
کیبل پیاری بند طول و عرض (این ایم)		≤1260	≤ 1450

ساخت اور تکنیکی نردجیکرن

2 فیبرز کی طرف سے increasad	فائبر کا شمار	ٹیوب سائز (ملی میٹر)	معدنیات سے متعلق موٹائی (ملی میٹر)	کیبل قطر (ملی میٹر)	کیبل وزن (کلوگرام / کلومیٹر)	طاقت طویل / مختصر مدت (این)	کچلنا مزاحاب طویل / مختصر مدت (N / 100mm)
GYXTW-2 ~ 12Xn	2 ~ 12	2.0 / 3.0	3.0	11.0	132	600/1500	1000/3000
