فائبر آپٹک کنیکٹر عام - مقصد غیر فعال آلات ہیں۔ ایک ہی قسم کے رابطوں کو عام طور پر ملایا جاسکتا ہے اور بار بار دوبارہ استعمال کیا جاسکتا ہے ، اس کے نتیجے میں اضافی نقصان عام طور پر 0.2db سے کم ہوتا ہے۔ فائبر آپٹکس سے ناواقف افراد غلطی سے یہ مان سکتے ہیں کہ جی بی آئی سی اور ایس ایف پی ماڈیول ایک ہی فائبر آپٹک کنیکٹر کا استعمال کرتے ہیں ، لیکن یہ غلط ہے۔ ایس ایف پی ماڈیولز ایل سی فائبر آپٹک کنیکٹر کا استعمال کرتے ہیں ، جبکہ جی بی آئی سی ماڈیول ایس سی فائبر آپٹک کنیکٹر استعمال کرتے ہیں۔ ذیل میں ، ہم مواصلات کے نیٹ ورکس میں استعمال ہونے والے مختلف فائبر آپٹک کنیکٹر کی تفصیلی وضاحت فراہم کریں گے ، اور کچھ کم عام طور پر سامنا کرنے والے رابطوں کو بھی پیش کریں گے۔
پی سی/یو پی سی/اے پی سی فائبر کراس - سیکشن
فائبر آپٹک کنیکٹر کے کراس {{0} section کو پی سی ، یو پی سی ، اور اے پی سی کے طور پر درجہ بندی کیا جانا چاہئے۔ ان میں سے ، پی سی اور یو پی سی میں فائبر آپٹک مائکرو اسپیر کے آخر والے چہرے ہیں جو سیرامک جسم کے آخری چہرے کے متوازی ہیں ، جبکہ اے پی سی میں فائبر آپٹک مائکرو اسپیر کے اختتام چہرے ہیں جو سیرامک جسم کے آخری چہرے پر 8 ڈگری زاویہ پر ہیں۔
روز مرہ کی زندگی میں ، ہم اکثر پی سی/یو پی سی/اے پی سی فائبر آپٹک پیچ کی ڈوریوں کے لئے صارفین کی درخواستوں سے الجھ جاتے ہیں۔ سیدھے سادے ، پی سی پیچ کی ہڈیوں کو نیٹ ورک - گریڈ پیچ کی ہڈیوں کے طور پر سمجھا جاسکتا ہے ، جبکہ یو پی سی/اے پی سی پیچ کی ڈوری کیریئر - گریڈ پیچ کی ڈوری ہیں۔ فرق ان کے کنیکٹر کے سربراہوں کی کاریگری اور پیچ کی ہڈی کے نقصان میں ہے۔ یو پی سی/اے پی سی پیچ کی ہڈیوں کو باریک تیار کیا گیا ہے اور اس میں کم نقصان ہے۔
پی سی سے مراد جسمانی رابطہ ہے۔ یہاں تک کہ جسمانی رابطہ کنیکٹروں میں ، ان کی واپسی کے نقصان کی بنیاد پر ، انہیں پی سی ، ایس پی سی ، یو پی سی ، اور اے پی سی میں درجہ بندی کیا گیا ہے۔ ایس پی سی کا مطلب انتہائی جسمانی رابطے ، اور الٹرا جسمانی رابطے کے لئے یو پی سی ہے۔ پی سی ، ایس پی سی ، اور یو پی سی کے لئے واپسی کے نقصانات کے لئے صنعت کے معیارات بالترتیب -35 ڈی بی ، -40 ڈی بی ، اور -50 ڈی بی ہیں (واپسی میں کمی سے مراد کنیکٹر کے اختتامی چہرے سے ظاہر ہونے والی روشنی کی فیصد ہے۔ کم واپسی کا نقصان بہتر ہے ، حالانکہ منفی علامت کو نظرانداز کرتے ہوئے ایک اعلی قیمت بھی بہتر ہے)۔ مختلف کنیکٹر کو اصولی طور پر ملایا نہیں جانا چاہئے۔ تاہم ، پی سی ، ایس پی سی ، اور یو پی سی کے فائبر اینڈ چہرے تمام فلیٹ ہیں۔ فرق پیسنے کے معیار میں ہے۔ لہذا ، پی سی ، ایس پی سی ، اور یو پی سی کنیکٹر کو ملانا مستقل جسمانی نقصان کا امکان نہیں ہے۔
اے پی سی بالکل مختلف ہے۔ اس کا آخری چہرہ عکاسی کو کم کرنے کے لئے 8 - ڈگری زاویہ پر گراؤنڈ ہے ، اور اس کی صنعت کی معیاری واپسی میں کمی - 60db ہے۔ اے پی سی کنیکٹر صرف دوسرے اے پی سی کنیکٹر سے منسلک ہوسکتے ہیں۔ کیونکہ اے پی سی کنیکٹر کی ساخت پی سی کنیکٹر سے بالکل مختلف ہے ، لہذا ان دو اقسام کے کنیکٹر کو فلنگس سے جوڑنا کنیکٹر کے فائبر اینڈ چہرے کو نقصان پہنچائے گا۔ پی سی سے اے پی سی کو مربوط کرنے کا طریقہ یہ ہے کہ پی سی - ٹو-اے پی سی فائبر آپٹک پیچ کی ہڈی کا استعمال کیا جائے۔ یہ بھی واضح رہے کہ اے پی سی کنیکٹر عام طور پر سبز ہوتے ہیں (جبکہ پیلے رنگ کے ریشے صرف سنگل موڈ ریشے ہوتے ہیں) ، اور فائبر اینڈ چہرے کا جھکاؤ ننگی آنکھ کو دکھائی دیتا ہے۔
فائبر آپٹک کنیکٹر
فائبر آپٹک کنیکٹر کو مختلف طریقوں سے درجہ بندی کیا جاسکتا ہے۔ ٹرانسمیشن میڈیم کی بنیاد پر ، انہیں سنگل - وضع اور ملٹی - موڈ فائبر آپٹک کنیکٹر میں تقسیم کیا جاسکتا ہے۔ ڈھانچے کی بنیاد پر ، ان کو ایف سی ، ایس سی ، ایس ٹی ، ڈی 4 ، ڈی این ، بیکنک ، ایم یو ، ایل سی ، ایم ٹی ، اور دیگر اقسام میں درجہ بندی کیا جاسکتا ہے۔ کنیکٹر پن اینڈ چہرے کی بنیاد پر ، انہیں ایف سی ، پی سی (یو پی سی) ، اور اے پی سی میں تقسیم کیا جاسکتا ہے۔ اور فائبر کور کی تعداد کی بنیاد پر ، ان کو سنگل - کور اور ملٹی - کور کے طور پر درجہ بندی کیا جاسکتا ہے۔
ایس سی ٹائپ فائبر آپٹک کنیکٹر
یہ ایک فائبر آپٹک کنیکٹر ہے جو جاپان کی این ٹی ٹی کارپوریشن نے تیار کیا ہے۔ یہ ایک معیاری مربع کنیکٹر ہے جس میں انجینئرنگ پلاسٹک سے بنی آئتاکار بیرونی شیل ہے ، جس میں فوائد کی پیش کش کی جاتی ہے جیسے اعلی درجہ حرارت کی مزاحمت اور آکسیکرن کے خلاف مزاحمت۔
ٹرانسمیشن آلات کی طرف سے آپٹیکل انٹرفیس عام طور پر ایس سی کنیکٹر کا استعمال کرتا ہے۔ اس کا پن اور کپلنگ آستین کے ڈھانچے کے طول و عرض بالکل اسی طرح ہیں جیسے ایف سی کی قسم ہے۔
پن کا آخری چہرہ زیادہ تر پی سی یا اے پی سی کی قسم کا استعمال کرتے ہوئے پالش کیا جاتا ہے۔ تیز رفتار طریقہ ایک پش - پل لچ کی قسم ہے ، جس میں گردش کی ضرورت نہیں ہے۔
یہ کنیکٹر سستے ، پلگ ان پلگ ان پلگ اور انپلگ کرنے میں آسان ہیں ، ان میں اضافے کے نقصان میں کم اتار چڑھاو ، اعلی کمپریسی طاقت ہے ، اور اعلی کثافت پر انسٹال کیا جاسکتا ہے۔

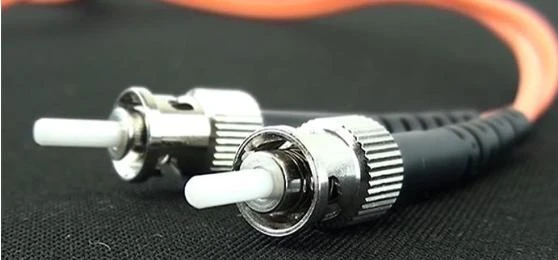

ایس ٹی ٹائپ فائبر آپٹک کنیکٹر
عام طور پر فائبر آپٹک تقسیم کے فریموں میں استعمال ہوتا ہے ، بیرونی شیل گول ہوتا ہے اور تیز رفتار طریقہ سکرو فاسٹنر ہوتا ہے۔
ایس ٹی اور ایس سی کنیکٹر دو قسم کے فائبر آپٹک کنیکٹر ہیں۔ 10 بیس - f کنیکشن کے لئے ، کنیکٹر عام طور پر ایس ٹی ٹائپ ہوتا ہے ، جبکہ 100 بیس - fx کے لئے ، کنیکٹر زیادہ تر ایس سی قسم ہوتا ہے۔ ایس ٹی کنیکٹر میں ایک بے نقاب کنیکٹر کور ہے ، جبکہ ایس سی کنیکٹر کور کنیکٹر کے اندر ہے۔
ایل سی ٹائپ کنیکٹر
C - قسم کے کنیکٹر کو معروف گھنٹی لیبز نے تیار کیا تھا اور صارف - دوستانہ ماڈیولر جیک (آر جے) لیچنگ میکانزم کا استعمال کرتا ہے۔
اس کے پنوں اور آستینوں میں ان کا سائز آدھا ہے جو معیاری ایس سی اور ایف سی کنیکٹر میں استعمال ہوتے ہیں ، جس کی پیمائش 1.25 ملی میٹر ہے۔
اس سے فائبر آپٹک تقسیم کے فریموں میں فائبر آپٹک کنیکٹر کثافت میں اضافہ ہوتا ہے۔
فی الحال ، ایل سی ٹائپ کنیکٹر سنگل - موڈ ایس ایف ایف ایپلی کیشنز میں غالب ہوچکے ہیں ، اور ملٹی موڈ ایپلی کیشنز میں ان کی درخواست بھی تیزی سے بڑھ رہی ہے۔
ایف سی ٹائپ فائبر آپٹک کنیکٹر
اس قسم کا کنیکٹر اصل میں جاپان کے این ٹی ٹی نے تیار کیا تھا۔ ایف سی فیرول کنیکٹر کا ایک مخفف ہے ، جس سے یہ ظاہر ہوتا ہے کہ اس کی بیرونی کمک دھات کی آستین کا استعمال کرتی ہے ، جو عام طور پر او ڈی ایف کی طرف استعمال ہوتی ہے۔ دھاتی رابطوں میں پلاسٹک کے مقابلے میں زیادہ سے زیادہ ملاوٹ کے چکر ہوتے ہیں ، اور تیز رفتار طریقہ ایک سکرو تھریڈ ہے۔ ابتدائی ایف سی قسم کے کنیکٹرز نے ملن بندرگاہوں کے لئے سیرامک فیرولس کا استعمال کیا۔
اس قسم کے کنیکٹر کی ایک سادہ سا ڈھانچہ ہے ، اسے چلانے اور تیار کرنا آسان ہے ، لیکن فائبر اینڈ چہرہ دھول کا حساس ہے اور فرینلز کی عکاسی کا شکار ہے ، جس کی وجہ سے واپسی کے نقصان کی کارکردگی کو بہتر بنانا مشکل ہوجاتا ہے۔ بعد میں ، اس طرح کے کنیکٹر کو ایک کروی ملاوٹ کے اختتام چہرے (پی سی) کے ساتھ فیرولس کا استعمال کرکے بہتر بنایا گیا ، جبکہ بیرونی ڈھانچہ میں کوئی تبدیلی نہیں ہوئی ، جس کے نتیجے میں اندراج کے نقصان اور واپسی میں کمی کی کارکردگی میں نمایاں بہتری آئی۔
Mt - RJ قسم کنیکٹر
ایم ٹی - آر جے کنیکٹر این ٹی ٹی کے ذریعہ تیار کردہ ایم ٹی کنیکٹر سے شروع ہوا ہے۔ اس میں وہی لیچنگ میکانزم کی خصوصیات ہے جیسے آر جے - 45 LAN کنیکٹر اور آپٹیکل فائبر کو ایک چھوٹی آستین کے دونوں اطراف میں سوار گائیڈ پنوں کا استعمال کرتے ہوئے سیدھ میں کرتا ہے۔ آپٹیکل ٹرانسسیورز کے ساتھ رابطے کی سہولت کے ل the ، کنیکٹر کے آخر میں چہرے میں دوہری - کور (0.75 ملی میٹر وقفہ کاری) آپٹیکل فائبر کا انتظام شامل ہے۔ یہ اگلا - جنریشن اعلی کثافت فائبر آپٹک کنیکٹر ہے جو بنیادی طور پر ڈیٹا ٹرانسمیشن کے لئے استعمال ہوتا ہے۔
