ایم ٹی پی ایم پی او کنیکٹر کب استعمال کریں؟

ڈیٹا سینٹر انفراسٹرکچر ٹیموں کو روزانہ اس چیلنج کا سامنا کرنا پڑتا ہے: روایتی ایل سی کنیکٹر استعمال کرتے وقت ایک واحد 24 پورٹ سوئچ کو 288 انفرادی فائبر ختم ہونے کی ضرورت ہوتی ہے۔ ایم ٹی پی ایم پی او کنیکٹر 12 یا 24 ریشوں کو ایک ہی انٹرفیس میں مستحکم کرتے ہیں ، اور اس پیچیدگی کو صرف 12 رابطوں میں کم کرتے ہیں۔ یہ استحکام ریک کی جگہ کو بچاتا ہے اور کیبل مینجمنٹ کو آسان بناتا ہے ، لیکن یہ جانتے ہوئے کہ کب تعینات کیا جائےایم ٹی پی ایم پی اوکنیکٹر کے حل - اور جس میں {{1} choose کا انتخاب کرنا ہے اس کا تعین کرتا ہے کہ آیا آپ کا نیٹ ورک زیادہ سے زیادہ کارکردگی کو حاصل کرتا ہے یا کارکردگی کی رکاوٹوں کا سامنا کرنا پڑتا ہے۔

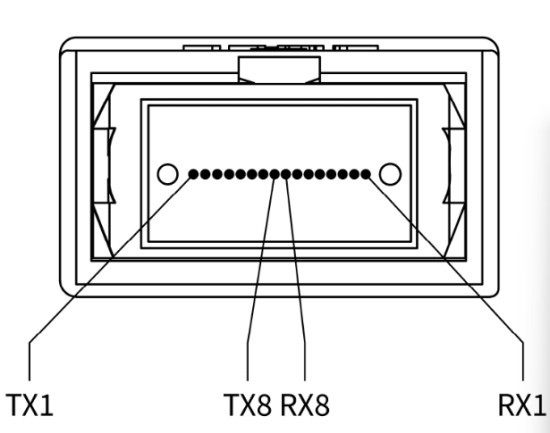

MTP MPO Connector

ایم ٹی پی ایم پی او کنیکٹر جدید ہائی - اسپیڈ آپٹیکل نیٹ ورکس کی ریڑھ کی ہڈی بن گیا ہے ، خاص طور پر جب بینڈوتھ کا مطالبہ روایتی ڈوپلیکس رابطوں سے موثر انداز میں مدد کرسکتا ہے اس سے کہیں زیادہ بڑھ جاتا ہے۔ 40 گرام ، 100 گرام ، اور 400 گرام ٹرانسمیشن کی رفتار کے لئے ڈیزائن کرنے والے نیٹ ورک آرکیٹیکٹس ایک جگہ کی رکاوٹ کا مسئلہ کا سامنا کرتے ہیں: روایتی ایل سی ڈوپلیکس کنکشن میں ہر لنک میں متعدد کیبلز کی ضرورت ہوتی ہے ، جس سے قیمتی ریک کی جگہ استعمال ہوتی ہے اور انتظامیہ کی پیچیدگی پیدا ہوتی ہے۔

فیکٹری - ختم شدہ MTP MPO کنیکٹر کیبلز پری - جمع ہوجاتے ہیں ، جس سے ہنر مند تکنیکی ماہرین کو فیلڈ میں انفرادی طور پر ہر فائبر کو ختم کرنے کی ضرورت ختم کردی جاتی ہے۔ اس سے پہلے - ختم ہونے کا نقطہ نظر فیلڈ - کے مقابلے میں تنصیب کے وقت کو تقریبا 60 60 فیصد کم کرتا ہے اور اس سے آلودگی یا غلط فہمی کے خطرے کو نمایاں طور پر کم کرتا ہے جو فیلڈ ٹرمینیشن کو دوچار کرتا ہے۔

فن تعمیراتی فائدہ خلا کی بچت سے آگے بڑھتا ہے۔ ایم ٹی پی ایم پی او کنیکٹر سرنیڈ ڈیزائن ملٹی موڈ اور سنگل موڈ دونوں فائبر اقسام کے لئے متوازی فائبر کنیکٹوٹی کی حمایت کرتے ہیں ، جس سے 40 جی بیس - ایس آر 4 ٹرانسیور کو ایک ہی ایم پی او کے اندر آٹھ ریشوں کا استعمال کرنے کے قابل بناتا ہے۔ چونکہ نیٹ ورکس 100 گرام اور 400 گرام تک پیمانہ ہے ، یہ متوازی ٹرانسمیشن فن تعمیر اختیاری کے بجائے ضروری ہوجاتا ہے۔

جدید نفاذ عام طور پر ایم پی او - 12 اور ایم پی او - 24 کو معیاری ڈیٹا سینٹر ایپلی کیشنز کے لئے ترتیب دیتے ہیں ، حالانکہ خصوصی ایپلی کیشنز میں 32 ، 48 ، 60 ، یا اس سے بھی 72 ریشوں کو بڑے - پیمانے پر آپٹیکل سوئچ میں جگہ مل سکتی ہے۔ اسکیل ایبلٹی عنصر کی اہمیت اس وقت ہوتی ہے جب پانچ - سال کے انفراسٹرکچر روڈ میپ کی منصوبہ بندی کرتے ہیں: اعلی گنتی والے ایم ٹی پی ایم پی او کنیکٹر ٹرنکس کو پہلے سے انسٹال کرنا تنظیموں کو جسمانی تشکیل نو کے بغیر ، بینڈوتھ کی ضروریات میں اضافہ کے طور پر اضافی ریشوں کو "لائٹ" کرنے کی اجازت دیتا ہے۔

صنعت ان شرائط کو ایک دوسرے کے ساتھ استعمال کرتی ہے ، جس سے خریداری ٹیموں کے لئے الجھن پیدا ہوتی ہے۔ ایم پی او کا مطلب ملٹی - فائبر پش آن ہے اور آئی ای سی -61754-7 اور ای آئی اے/ٹی آئی اے 604-5 معیارات کے مطابق ایم ٹی پی ایم پی او کنیکٹر کی قسم کی نمائندگی کرتا ہے۔ کوئی بھی صنعت کار ایم پی او کنیکٹر تیار کرسکتا ہے بشرطیکہ وہ ان خصوصیات کو پورا کریں۔

ایم ٹی پی بہتر ایم پی او کنیکٹر ڈیزائن کے لئے یو ایس کونک کا ایک رجسٹرڈ ٹریڈ مارک ہے جس میں متعدد پیٹنٹ بہتری شامل ہے۔ تنقیدی نقطہ: سبایم ٹی پی کنیکٹرایس ایم پی او - ہم آہنگ ہیں ، لیکن تمام ایم پی او کنیکٹر ایم ٹی پی - سطح کی کارکردگی نہیں فراہم کرتے ہیں۔ باہمی تعاون ایم ٹی پی ایم پی او کنیکٹر مختلف حالتوں کے مابین موجود ہے ، پھر بھی کارکردگی کی خصوصیات پیمائش سے مختلف ہیں۔

ایم ٹی پی کنیکٹرز میں انجینئرنگ میں اضافہ عام ایم پی او ڈیزائنوں میں مشاہدہ کردہ مخصوص ناکامی کے طریقوں کی نشاندہی کرتا ہے۔ معیاری ایم پی او کنیکٹر پلاسٹک کے پن کلیمپس کا استعمال کرتے ہیں جو بار بار ملنے والے چکروں کے ساتھ ٹوٹ سکتے ہیں ، جبکہ ایم ٹی پی ایم پی او کنیکٹر ڈیزائن میٹل پن کلیمپوں کو ملازمت میں رکھتے ہیں جس سے مضبوط گرفت کو یقینی بنایا جاتا ہے اور پن کی ٹوٹ پھوٹ کو کم سے کم کیا جاتا ہے۔ یہ مادی اپ گریڈ ماحول میں نمایاں طور پر اہمیت رکھتا ہے جس میں بار بار تشکیل نو کی ضرورت ہوتی ہے۔

ایم ٹی پی رابطوں میں فلوٹنگ فیرول ڈیزائن بوجھ یا تناؤ کے تحت جسمانی رابطے کی دیکھ بھال کی اجازت دیتا ہے ، جبکہ معیاری ایم پی او فیرولز طے شدہ رہتے ہیں۔ جب ایم ٹی پی ایم پی او کنیکٹر کیبلز تھرمل توسیع یا مکینیکل تناؤ کا سامنا کرنے والے فعال ٹرانسسیورز سے براہ راست مربوط ہوتی ہیں تو ، یہ تیرتا ہوا طریقہ کار مائکرو - خلا کو روکتا ہے جو آپٹیکل کارکردگی کو کم کرتا ہے۔ اندراج میں ہونے والے نقصان کا فرق - 0.6db زیادہ سے زیادہ ایم ٹی پی ملٹی موڈ کے مقابلے میں 0.75db کے لئے معیاری MPO - کے لئے 0.75db}} small چھوٹا لگتا ہے لیکن لمبی دوری کے لنکس میں متعدد کنکشن پوائنٹس میں مرکبات۔

گائیڈ پن جیومیٹری بھی مختلف ہے: ایم پی او فلیٹ - ختم ہونے والی پنوں کا استعمال کرتا ہے جبکہ ایم ٹی پی میں بیضوی سٹینلیس سٹیل پنوں کی خصوصیات ہیں۔ بیضوی ڈیزائن کنیکٹر کی ملاوٹ کے دوران ملبے کی نسل کو کم کرتا ہے اور فیرول اختتام - کو نقصان پہنچانے سے کم سے کم کر کے کنیکٹر کی زندگی میں توسیع کرتا ہے۔ معیاری ایم پی او ڈیزائنوں کے لئے 200-300 سائیکلوں کے مقابلے میں ، کارکردگی کی وضاحتوں کو برقرار رکھتے ہوئے عام طور پر ایم ٹی پی کنیکٹرز کو ایم ٹی پی کنیکٹرز کا مقابلہ کرتے ہیں۔

ایک اکثر - نظرانداز امتیاز: ایم ٹی پی رابطوں میں ہٹنے والا ہاؤسنگز کی خصوصیت ہوتی ہے ، جس سے فیلڈ ٹیکنیشنوں کو فیرولس کو دوبارہ کام کرنے ، کنیکٹر صنف کو تبدیل کرنے ، یا اسمبلی کے بعد انٹرفیومیٹر اسکین کرنے کی اجازت ملتی ہے۔ معیاری ایم پی او رابطوں میں اس خدمت کی کمی ہے ، اگر کنیکٹر کے مسائل پیدا ہوتے ہیں تو مکمل کیبل متبادل کی ضرورت ہوتی ہے۔

ایم ٹی پی ایم پی او کنیکٹر کا فیصلہ تین متغیرات پر مراکز کے مراکز: بجٹ کی ضروریات ، آپریشنل ماحول ، اور تعیناتی کی زندگی سے زیادہ ملکیت کی کل لاگت کو لنک کریں۔

لنک بجٹ تجزیہ

40 گرام اور 100 گرام ایپلی کیشنز کے لئے ، معیاری ایم پی او کنیکٹر عام طور پر کافی کارکردگی فراہم کرتے ہیں۔ A 40GBase - SR4 لنک 100 - me میٹر پہنچ کے ساتھ لنک اپنے 7.3db لنک بجٹ میں آرام سے 0.75DB MPO اندراج کے نقصان کو برداشت کرتا ہے۔ تاہم ، زیادہ سے زیادہ پہنچنے والی وضاحتیں کے قریب کام کرنے والے 400GBase-SR8 ایپلی کیشنز MTP MPO کنیکٹر کے کم نقصان کی خصوصیات سے فائدہ اٹھاتے ہیں۔

اپنے فن تعمیر میں مجموعی نقصان کا حساب لگائیں۔ ایک عام ریڑھ کی ہڈی - پتی ٹوپولوجی میں شامل ہوسکتے ہیں: ٹرانسیور انٹرفیس (0.5db) + ٹرنک کیبل (100m OM4 کے لئے 2.0db) + پیچ پینل کنکشن (0.75db) + پیچ ہڈی (0.5db) + آلات کنکشن (0.5db)۔ یہ الگ الگ نقصانات اور کنیکٹر کے جوڑے کا حساب کتاب کرنے سے پہلے مجموعی طور پر 4.25db ہے۔ معیاری ایم پی او کی بجائے ایم ٹی پی ایم پی او کنیکٹر ٹکنالوجی کا استعمال تین کنکشن پوائنٹس - میں تقریبا 0.3db کی بچت کرتا ہے} ممکنہ طور پر حفاظت کے مارجن کے ساتھ ملاقات یا آئی ای ای کی وضاحتوں سے تجاوز کرنے کے درمیان فرق۔

ماحولیاتی استحکام

اعلی - کمپن ماحول جیسے موبائل کمانڈ سینٹرز ، بحری جہاز ، یا صنعتی آٹومیشن سسٹم ایم ٹی پی کے دھاتی پن کلیمپوں اور فلوٹنگ فیرول ڈیزائن کا مطالبہ کرتے ہیں۔ ماحولیاتیایم پی او/ایم ٹی پیآئی پی 68 ریٹنگ والے کنیکٹر فوجی مواصلات ، ریلوے اور آؤٹ ڈور تنصیبات کے لئے موجود ہیں ، لیکن داخلی ایم ٹی پی میں اضافہ صدمے اور کمپن کے حالات کے تحت اعلی وشوسنییتا فراہم کرتا ہے۔

درجہ حرارت سائیکلنگ کنیکٹر کی کارکردگی کو بھی متاثر کرتی ہے۔ 18-27 ڈگری (64-80 ڈگری ایف) مستحکم ماحول کو برقرار رکھنے والے ڈیٹا سینٹرز شاذ و نادر ہی کنیکٹر کو تھرمل طور پر دباؤ ڈالتے ہیں۔ غیر مشروط خالی جگہوں پر ایج کمپیوٹنگ کی تعیناتیوں میں -20 ڈگری کا سامنا کرنا پڑتا ہے۔

تشکیل نو فریکوئنسی

نیٹ ورکس کو بار بار پیچ کرنے کی ضرورت ہوتی ہے - ٹیسٹ لیبز ، اسٹیجڈ رول آؤٹ ماحول ، یا ملٹی - کرایہ دار اجتماعی سہولیات - میں ملاپ کے چکروں کو تیزی سے جمع کرتے ہیں۔ ایم ٹی پی کنیکٹر طویل خدمت کی زندگی کے لئے انجنیئر ہیں ، جس سے غلط فہمی اور سگنل کے نقصان کے خطرات کو کم کیا جاسکتا ہے۔ ہفتہ وار نیٹ ورک کی تشکیل نو کی سہولت سالانہ 250 ملن سائیکلوں پر عمل درآمد کرسکتی ہے۔ ایم ٹی پی کنیکٹر 500 سائیکل کی درجہ بندی تک پہنچ جاتے ہیں جبکہ ایم پی او ڈیزائن 200-300 سائیکلوں کے ارد گرد کارکردگی کا انحطاط ظاہر کرتے ہیں۔

اس کے برعکس ، ڈسٹری بیوشن پینلز سے سوئچز کو جوڑنے والے مستقل ریڑھ کی ہڈی کی تنصیبات کم سے کم ملاپ کے واقعات کا تجربہ کریں پوسٹ - انسٹالیشن۔ یہ ایپلی کیشنز شاذ و نادر ہی معیاری ایم پی او کے مقابلے میں ایم ٹی پی کے 30-40 ٪ قیمت پریمیم کا جواز پیش کرتے ہیں۔

MTP MPO Connector

400 گرام/800 گرام بیک بون تعیناتی

چونکہ اعداد و شمار کے مراکز 400 گرام ایتھرنیٹ کو 32 ، 16 ، اور 8 ریشوں میں چلانے کے قابل ہیں ، ایم ٹی پی کنیکٹر زیادہ سے زیادہ حل بن جاتے ہیں۔ کیو ایس ایف پی - ڈی ڈی ٹرانسیورز ان لنکس کو طاقت دینے والی پچھلی نسلوں کے مقابلے میں سخت آپٹیکل بجٹ کے ساتھ کام کرتے ہیں۔ A 400GBase - SR8 لنک اس کی 100 میٹر تک پہنچنے میں صرف 4.5db زیادہ سے زیادہ چینل اندراج کے نقصان کو مختص کرتا ہے۔ اعلی کنیکٹر کی کارکردگی کے ذریعہ محفوظ کردہ ہر 0.1db قابل عمل پہنچ جاتا ہے یا لچک کے ل additional اضافی کنکشن پوائنٹس کو ایڈجسٹ کرتا ہے۔

عام 400 گرام عمل درآمد پر غور کریں: ریڑھ کی ہڈی میں 80 میٹر OM4 فائبر سے زیادہ پتی سوئچ پر سوئچ کریں۔ ایم پی او کیبلز میں متعدد تشکیلات میں ایم پی او - سے - ایم پی او ٹرنک کیبلز براہ راست ایس آر ملٹی موڈ آپٹیکل ٹرانسسیورز سے لیس سوئچز کو جوڑیں۔ دونوں سروں پر ایم ٹی پی ایم پی او کنیکٹر انٹرفیس کا استعمال کرتے ہوئے معیاری ایم پی او - کے مقابلے میں 0.4db کی بچت ہوتی ہے جو مستقبل کے اسپلیس کے ل approximately تقریبا 15 میٹر اضافی پہنچ کی صلاحیت یا مارجن کا ترجمہ کرتی ہے۔

براہ راست {{0} trans ٹرانسیور ایپلی کیشنز منسلک کریں

فائبر آپٹک کنیکٹر جو براہ راست فعال ٹرانسمیٹر یا وصول کنندہ آلات میں پلگ ان لگائے ہوئے بوجھ کا تجربہ کرسکتے ہیں ، جس سے ایم ٹی پی ایم پی او کنیکٹر فلوٹنگ فیرول ڈیزائن خاص طور پر فائدہ مند بن سکتا ہے۔ QSFP28 اور QSFP - DD ماڈیولز براہ راست ٹرانسیور فیسپلیٹ پر خواتین MPO انٹرفیس ماؤنٹ کریں۔ آپریشن کے دوران تھرمل توسیع کنیکٹر انٹرفیس پر دباؤ ڈال سکتی ہے۔ ایم ٹی پی کا فلوٹنگ فیرول اس تحریک کو ایڈجسٹ کرتا ہے بغیر مربوط فیرولس کے مابین جسمانی رابطہ کھوئے۔

براہ راست - پر منسلک جانچ کی تشکیل سے پتہ چلتا ہے کہ ایم ٹی پی کنیکٹر 0 ڈگری سے 70 ڈگری تک آپریٹنگ درجہ حرارت میں اضافے کے نقصان کی وضاحتیں برقرار رکھتے ہیں ، جبکہ معیاری ایم پی او کنیکٹر تھرمل توسیع کی غلطیوں کی وجہ سے درجہ حرارت کی انتہا پر 0.3-0.5db نقصان میں اضافہ کا تجربہ کرسکتے ہیں۔

پری - ختم شدہ ساختی کیبلنگ سسٹم

انٹرپرائز نیٹ ورکس پلگ -} اور - گیگا بائٹ ایتھرنیٹ انفراسٹرکچر ، ٹیلی مواصلات کے نیٹ ورکس ، اور ایف ٹی ٹی بی ایپلی کیشنز کے لئے ایم پی او/ایم ٹی پی کنیکٹرز کی تعیناتی کرتے ہیں ، انسٹالیشن کی رفتار کو ترجیح دیتے ہیں اور لمبی - اصطلاح کی وصولی کو ترجیح دیتے ہیں۔ پری - ختم شدہ ایم ٹی پی ٹرنک کیبلز فیلڈ کے خاتمے کے مقابلے میں تعیناتی کے وقت کو 65-75 فیصد کم کرتے ہیں ، جبکہ بہتر استحکام 15-20 سال کی عمر کو یقینی بناتا ہے جو ساختی کیبلنگ کی سرمایہ کاری کی مخصوص ہے۔

ابتدائی لاگت کے باوجود پری {{0} solutions ختم ہونے والے حلوں پر معیاری تنظیموں کو ایم ٹی پی کنیکٹر کی وضاحت کرنی چاہئے۔ دو دہائیوں کے دوران کنیکٹر کی تبدیلیوں کے لئے پرہیز کرنے والے ٹرک رولس کے سامنے پریمیم کو پورا کرتے ہیں۔ بڑے انٹرپرائز تعیناتیوں سے فیلڈ ڈیٹا ایم ٹی پی - پر مبنی نظام کو ظاہر کرتا ہے کہ 10 سال کے ادوار میں ایم پی او {- پر مبنی مساوات کے مقابلے میں 40 ٪ کم دیکھ بھال کی مداخلت کی ضرورت ہوتی ہے۔

معیاری ایم پی او کنیکٹر ایسے منظرناموں میں عمدہ کارکردگی پیش کرتے ہیں جہاں ان کی حدود کارروائیوں پر اثر انداز نہیں ہوتی ہیں۔ ان استعمال کے معاملات کو سمجھنا - انجینئرنگ اور غیر ضروری اخراجات سے زیادہ کو روکتا ہے۔

کم - سائیکل - گنتی مستقل انفراسٹرکچر

ایم پی او ایم پی او کی تشکیل میں بیک بون ٹرنک کیبلز اہم تقسیم کے علاقوں کو انٹرمیڈیٹ ڈسٹری بیوشن فریموں سے جوڑتے ہیں جو عام طور پر 5 - 10 ملاپ کے چکروں کا تجربہ کرتے ہیں: ابتدائی تنصیب ، قبولیت کی جانچ ، اور کبھی کبھار خرابیوں کا سراغ لگانا۔ ڈوپلیکس بیک بون لنکس میں استعمال ہونے والی ایم پی او سے ٹرمینیٹڈ ٹرنک کیبلز کم راستے کی جگہ لیتے ہیں اور کیبل کے انتظام کو کم کرتے ہیں جبکہ ایم ٹی پی متبادلات سے کم قیمت پر کارکردگی کی ضروریات کو پورا کرتے ہیں۔

ان مستقل تنصیبات کے ل M ، ایم پی او اور ایم ٹی پی کے مابین اندراج کے نقصان کے اختلافات مناسب تنصیب کے طریقوں سے کم اہم ہیں۔ ایک اچھی طرح سے - صاف ستھرا چہروں کے ساتھ ایم پی او ٹرنک نصب کیا گیا ہے اور صحیح قطبی حیثیت ایک ناقص - انسٹال شدہ ایم ٹی پی ٹرنک کو بہتر بناتی ہے۔ بجٹ - شعوری منصوبے پیشہ ورانہ تنصیب کی تربیت یا بہتر ٹیسٹ کے سامان کی طرف ایم پی او کے تنوں کو استعمال کرنے سے بچت مختص کرسکتے ہیں۔

40 گرام ملٹی موڈ ایپلی کیشنز 50 میٹر سے کم ہیں

ایک عام 40GBase - SR4 ٹرانسیور MPO - 12 کا استعمال کرتا ہے جس میں آٹھ ریشوں کا چار ٹرانسمیٹ اور چار وصول کے لئے چار ہے۔ 50 میٹر سے کم فاصلے پر ، اندراج کے نقصان کا بجٹ معیاری ایم پی او کنیکٹر کے باوجود بھی کافی مارجن فراہم کرتا ہے۔ OM4 فائبر کے مقابلے میں 40 میٹر کا لنک تقریبا 1.2db کیبل توجہ کے علاوہ 1.5db کل کنیکٹر نقصان (دو ایم پی او کنکشن فرض کرتے ہوئے) جمع کرتا ہے ، جس سے 7.3db بجٹ میں آرام دہ اور پرسکون مارجن رہ جاتا ہے۔

-} {- {- کے {- کے بہت سے انٹرپرائز ٹاپ - کا {- قطار جمع کرنے والے سوئچ اس فاصلے کی حد میں آتے ہیں۔ معیاری ایم پی او کیبلز کی قیمت ایم ٹی پی کے برابر 25-35 فیصد ہے جو ان ایپلی کیشنز کے لئے یکساں فنکشنل کارکردگی پیش کرتی ہے۔

ٹیسٹ اور اسٹیجنگ ماحول

ٹیسٹ کے ماحول ، میراثی پیچ پینل ، اور چھوٹے آفس سیٹ اپ جہاں لاگت بنیادی تشویش ہے اور کارکردگی کی ضروریات عام ہیں معیاری ایم پی او کنیکٹر کو زیادہ لاگت - موثر بنائیں۔ سامان کی توثیق یا تربیت کے مقاصد کے لئے استعمال ہونے والے لیب نیٹ ورکس کو شاذ و نادر ہی ایم ٹی پی کنیکٹر کی استحکام یا حتمی کارکردگی کی ضرورت ہوتی ہے۔ بجٹ میں فرق اضافی ٹیسٹ کے سازوسامان یا زیادہ متنوع ٹرانسیور انوینٹری کو فنڈ دیتا ہے۔

اسٹیجنگ ماحولیات کی تیاری کے لئے تیاری کی تیاری کے لئے ایک ہی کنیکٹر کی اقسام کو استعمال کرنے سے پیداواری تعیناتی فائدہ۔ تاہم ، اگر پیداوار استعمال کرتی ہےایم ٹی پی/ایم پی اوہائبرڈ کے نقطہ نظر - MTP پر تنقیدی نکات پر اور کہیں اور MPO - اسٹیجنگ ایم پی او کا استعمال کرکے معاشی بنا سکتی ہے ، کارکردگی کی خصوصیات کو تسلیم کرتے ہوئے حتمی پروڈکشن ٹوپولوجی سے مختلف ہے۔

کامیاب ایم ٹی پی ایم پی او کنیکٹر کی تعیناتیوں کو قطعیت کے انتظام ، صنف کی جوڑی ، اور صفائی پروٹوکول پر توجہ دینے کی ضرورت ہوتی ہے جو ڈوپلیکس کنیکٹر کے طریقوں سے مختلف ہیں۔

پولریٹی فن تعمیر کی منصوبہ بندی

ایم پی او پولریٹی کے طریقے A ، B ، اور C کو یقینی بناتے ہیں کہ ریشوں کو صحیح طریقے سے سیدھ میں لایا جائے اور وصول کریں۔ ٹائپ اے اور بی ڈیٹا سینٹرز میں سب سے زیادہ عام ہیں جبکہ ٹائپ سی ڈوپلیکس ایپلی کیشنز کے لئے عام ہے۔ کوئی بھی قطبی قسم عالمی سطح پر اعلی نہیں ہے۔ صحیح انتخاب نیٹ ورک فن تعمیر اور سامان کی ضروریات پر منحصر ہے۔

ایک پولریٹی ٹائپ کریں (سیدھے - کے ذریعے) پہلے کیبل میں فائبر 1 سے سگنل کو دوسرے کیبل میں پہلی کیبل میں دوسری کیبل میں ٹائپ اے اڈیپٹر کے ذریعہ منتقل کرتا ہے جو کلید - کو کلید - نیچے کنیکٹر کے ساتھ جوڑتا ہے۔ یہ کنفیگریشن فن تعمیر کے مطابق ہے جہاں ٹرنک کیبلز دونوں سروں پر اسی طرح - تشکیل شدہ سامان کے درمیان چلتی ہیں۔ ٹائپ بی پولریٹی فائبر آرڈر کو تبدیل کرتی ہے ، فائبر 1 کو فائبر 12 سے جوڑتی ہے ، مختلف سامان پورٹ کنفیگریشن کو ایڈجسٹ کرتی ہے۔

سب سے زیادہ مہنگی تعیناتی غلطیوں میں قطعیت سے مماثلت شامل ہے۔ ڈیزائن کے مراحل کے دوران اپنی پولریٹی اسکیم کی دستاویز کریں اور رنگ - کوڈنگ کے معیارات کو نافذ کریں۔ ایم پی او کنیکٹر رنگین ہوسکتے ہیں - مختلف اقسام اور وضاحتوں کے درمیان فرق کرنے کے لئے کوڈ کیا گیا ہے - ایکوا برائے OM3/OM4 ملٹی موڈ ، سنگل موڈ کے لئے پیلا ، OM5 کے لئے چونے۔ کسٹم لیبلوں کے ساتھ اضافی کارخانہ دار رنگین کوڈز جس میں قطعیت کی قسم کی نشاندہی ہوتی ہے تاکہ فیلڈ ٹیکنیشن کی غلطیوں کو روکا جاسکے۔

صنفی ترتیب کی ضروریات

تمام ایم پی او ٹرانسیور بندرگاہیں گائیڈ پنوں کے ساتھ مرد کنیکٹر کا استعمال کرتی ہیں ، جس میں مناسب ملاوٹ کے لئے خواتین پیچ کیبلز کی ضرورت ہوتی ہے۔ مرد سے مرد کو مربوط کرنا آپٹیکل رابطہ قائم کیے بغیر پن تصادم اور ممکنہ نقصان کے نتیجے میں۔ خواتین سے خواتین سیدھ میں مبتلا ہونے کی دشواری پیدا کرتی ہیں۔ یہ مطلق قاعدہ ڈوپلیکس کنیکٹر سے مختلف ہے جہاں دونوں سرے عام طور پر ایک ہی ترتیب کا استعمال کرتے ہیں۔

جب پیچ پینل کی ترتیب کو ڈیزائن کرتے ہو تو ، پورے فن تعمیر میں صنفی تفویض کو یقینی بنائیں۔ ٹرنک کیبلز اکثر خواتین - خواتین کی تشکیل کا استعمال کرتے ہیں ، جس میں مرد - خواتین پیچ کی ڈوریوں کے ساتھ حتمی رابطے فراہم کرتے ہیں۔ سہولت کے پار مستقل معیار کو برقرار رکھنے سے فیلڈ ٹیکنیشنوں کو بہتر حل کرنے سے روکتا ہے جو صنفی جوڑی کے قواعد کی خلاف ورزی کرتے ہیں۔

صفائی اور معائنہ پروٹوکول

ایم ٹی پی ایم پی او کنیکٹر اختتامی چہروں کو آئی ای سی پی اے ایس 61755 - 3-31 کے ذریعہ بیان کردہ مخصوص جیومیٹری پیرامیٹرز کو پورا کرنا ہوگا۔ 12 فائبر سرنی نے سمپلیکس کنیکٹر کے مقابلے میں آلودگی کا خطرہ بارہ فولڈ میں اضافہ کیا ہے۔ خودکار فائبر اینڈفیس تجزیہ تخمینے کو ختم کرتا ہے اور ٹیکنیشن کے تجربے سے قطع نظر مستقل نتائج فراہم کرتا ہے۔

ہر کنکشن ایونٹ سے پہلے پاس/ناکام معائنہ کو نافذ کریں۔ ایم پی او - ایک - کا استعمال کرتے ہوئے صفائی کے مخصوص ٹولز کلینرز یا کیسٹ - اسٹائل کلینرز کو ڈوپلیکس کنیکٹر کے طریقوں سے ڈھالنے والے طریقوں کو آؤٹفارفارم کے طریقوں پر کلک کریں۔ خودکار معائنہ مائکروسکوپوں میں سرمایہ کاری پراسرار کارکردگی کے امور کے لئے کم خرابیوں کا سراغ لگانے کے وقت کے ذریعے خود کی ادائیگی کرتی ہے جو آلودہ اختتامی چہروں سے پائے جاتے ہیں۔

ٹرانسیور مطابقت کی توثیق

تمام ٹرانسسیور تمام ایم پی او کی مختلف حالتوں کو قبول نہیں کرتے ہیں۔ ایپلی کیشنز کو فائبر کی گنتی کی ضروریات - یا تو 12 یا 24 ریشوں کے ل trans ٹرانسیور کی وضاحتوں کی تصدیق کرنی چاہئے۔ A 100GBase - SR4 ٹرانسیور MPO - 12 کی توقع کرتا ہے جس میں مخصوص فائبر اسائنمنٹس ہیں۔ MPO-24 یا غلط طور پر تشکیل شدہ کیبلز کو جوڑنا لنک اسٹیبلشمنٹ کو روکتا ہے۔

وینڈر - مخصوص نفاذ بعض اوقات معیارات سے انحراف کرتے ہیں۔ خریداری کے دوران اصل ٹرانسسیورز کے ساتھ ٹیسٹ کے نمونے کیبلز کے بجائے معیارات کی تعمیل کو ماننے کے بجائے باہمی تعاون کی ضمانت دیتا ہے۔ اس توثیق سے وہ معاملات کو پکڑتا ہے جہاں مکینیکل رواداری یا آپٹیکل وضاحتیں قابل قبول حدود کے مخالف سرے پر آتی ہیں ، جس سے دونوں اجزاء شائع شدہ معیارات پر پورا اترتے ہیں۔

MTP MPO Connector

ایم ٹی پی ایم ٹی پی ایم پی او کنیکٹر کے لئے ایک ٹریڈ مارک برانڈ نام ہے جو امریکی کونک کے ذریعہ بہتر وضاحتوں کے ساتھ تیار کیا گیا ہے۔ بنیادی اختلافات میں ایم ٹی پی بمقابلہ پلاسٹک میں میٹل پن کلیمپ ، بہتر بوجھ رواداری کے لئے ایم ٹی پی میں فلوٹنگ فیرول ڈیزائن ، اور ایم ٹی پی کے بمقابلہ ایم ٹی پی میں بیضوی گائیڈ پنوں میں ایم پی او میں فلیٹ پن شامل ہیں۔ ان اضافہ کے نتیجے میں اندراج کم ہونے والے نقصان (ملٹی موڈ ایپلی کیشنز میں ایم پی او کے لئے 0.75DB کے مقابلے میں 0.6db زیادہ سے زیادہ) اور استحکام میں بہتری آتی ہے۔

جب ایپلی کیشنز میں شامل ہوں تو ایم ٹی پی کنیکٹرز کا انتخاب کریں: براہ راست ٹرانسیور منسلک جہاں فلوٹنگ فیرول فوائد سے فائدہ ہوتا ہے ، 400 گرام/800 جی تعیناتیوں میں کم سے کم اضافے کے نقصان کی ضرورت ہوتی ہے ، 300 ہم آہنگی کے چکروں سے زیادہ بار بار تشکیل نو کے ساتھ ماحول ، یا انتہائی درجہ حرارت/کمپن حالات۔ معیاری ایم پی او مستقل کم - سائیکل تنصیبات ، 100 میٹر کے تحت 40g/100g ایپلی کیشنز ، اور بجٹ - مجبوری منصوبے جہاں 0.15db نقصان کے فرق سے لنک بجٹ پر اثر نہیں پڑتا ہے۔

ہاں ، ایم ٹی پی ایم پی او کنیکٹر کی مختلف حالتیں مکمل طور پر تعمیل ہیں اور ایم پی او - پر مبنی انفراسٹرکچر کے ساتھ براہ راست آپس میں جڑ سکتی ہیں۔ جسمانی مطابقت مکینیکل انٹرفیس کی سطح پر موجود ہے۔ تاہم ، اعلی - پرفارمنس ایپلی کیشنز میں ، ایک ایم پی او کنیکٹر کارکردگی کے اختلافات کی وجہ سے ایم ٹی پی کے عملی طور پر برابر نہیں ہے۔ کسی لنک کے اندر کنیکٹر کی اقسام کو اختلاط کرنا قابل قبول ہے لیکن اس پر غور کریں کہ لنک کی کارکردگی کم - پرفارمنگ جزو کے ذریعہ محدود ہوگی۔

ٹائپ اے اور بی ڈیٹا سینٹرز میں سب سے زیادہ عام ہیں جبکہ ٹائپ سی ڈوپلیکس ایپلی کیشنز کی مخصوص ہے ، جس میں کوئی بھی قطبی قسم عالمی سطح پر بہتر نہیں ہے۔ مناسب انتخاب آپ کے نیٹ ورک آرکیٹیکچر ڈیزائن اور سازوسامان کی تیاریوں پر منحصر ہے۔ پورٹ کنفیگریشن کی ضروریات کے ل trans ٹرانسیور دستاویزات سے مشورہ کریں ، پھر پولریٹی اقسام کا انتخاب کریں جو ٹرانسمیٹ - سے - کو اپنے فن تعمیر کے ذریعہ فائبر سیدھ حاصل کریں۔ اپنے منتخب کردہ معیاری کو دستاویز کریں اور رنگ - کو فیلڈ کی غلطیوں کو روکنے کے لئے کوڈنگ پر عمل کریں۔

ایم پی او کنیکٹر عام طور پر 8 ، 12 ، 16 ، یا 24 ریشوں کے ساتھ معیاری ڈیٹا سینٹر اور LAN ایپلی کیشنز کے ساتھ دستیاب ہیں۔ خصوصی ایپلی کیشنز 32 ، 48 ، 60 ، اور 72 فائبر کی حمایت کرتے ہیں بڑے - اسکیل آپٹیکل سوئچ میں سپر ہائی - کثافت ملٹی - فائبر اریوں کے لئے اسکیل آپٹیکل سوئچ۔ سب سے عام تشکیلات 40g/100g ایپلی کیشنز کے لئے MPO - 12 اور اعلی کثافت 100g کے نفاذ یا مستقبل 400G تیاری کے لئے MPO-24 باقی ہیں۔

ہاں ، ایم ٹی پی ایم پی او کنیکٹر کی صفائی کے لئے ان کے ملٹی - فائبر اریوں کی وجہ سے ڈوپلیکس کنیکٹر سے مختلف نقطہ نظر کی ضرورت ہوتی ہے۔ ایک - ایم پی او کلینرز یا کیسٹ - اسٹائل کی صفائی کے اوزار پر کلک کریں جو خاص طور پر آئتاکار ایم پی او فیرولس کے لئے تیار کیے گئے ہیں۔ خودکار فائبر اینڈفیس تجزیہ مستقل معائنہ کے نتائج مہیا کرتا ہے اور ہر کنکشن سے پہلے معیاری عمل ہونا چاہئے۔ معیاری سمپلیکس صفائی کرنے والے ٹولز بیک وقت تمام 12 یا 24 ریشوں کو مؤثر طریقے سے صاف نہیں کرسکتے ہیں اور انفرادی فائبر پوزیشنوں پر آلودگی سے محروم ہونے کا خطرہ نہیں رکھتے ہیں۔

ایم ٹی پی اور ایم پی او کنیکٹر کے مابین انتخاب بالآخر عالمی نسخوں کی پیروی کرنے کے بجائے آپ کی مخصوص کارکردگی کی ضروریات اور آپریشنل رکاوٹوں کی عکاسی کرتا ہے۔ ایم ٹی پی کی بہتر انجینئرنگ داخل ہونے والے نقصان ، استحکام ، اور درجہ حرارت کے استحکام میں قابل پیمائش فوائد فراہم کرتی ہے - عوامل جو الٹرا میں نمایاں طور پر اہمیت رکھتے ہیں - - اسپیڈ ایپلی کیشنز ، براہ راست - configrations configrigations configrations configrigures concunt} crigine} concunt} clyce} confignations contunts contunts contuntes contunt.

معیاری ایم پی او کنیکٹر مستقل تنصیبات ، اعتدال پسند - اسپیڈ ایپلی کیشنز ، اور منظرنامے میں مؤثر طریقے سے پیش کرتے ہیں جہاں لنک بجٹ آرام دہ اور پرسکون مارجن مہیا کرتا ہے۔ ایم ٹی پی ایم پی او کنیکٹر کی اقسام کے مابین 25-40 ٪ لاگت کا فرق جب مناسب طریقے سے مختص کیا جاتا ہے تو دیگر بنیادی ڈھانچے میں بہتری کے لئے فنڈ دے سکتا ہے۔ اسمارٹ نیٹ ورک آرکیٹیکٹس متوقع تعیناتی زندگی بھر میں ملکیت کی کل لاگت کا اندازہ لگاتے ہیں ، جو بحالی کی ممکنہ مداخلت اور کارکردگی کی حدود میں فیکٹرنگ کرتے ہیں۔

کنیکٹر کے انتخاب سے قطع نظر ، کامیابی کا انحصار سخت قطبی منصوبہ بندی ، مناسب صنف کی ترتیب ، اور نظم و ضبط سے صاف ستھرا پروٹوکول پر ہے۔ یہ آپریشنل طریقوں سے اکثر کنیکٹر ٹکنالوجی سے زیادہ لمبے - اصطلاح کی وشوسنییتا زیادہ اثر انداز ہوتی ہے۔

ایم ٹی پی ایم پی او کنیکٹر ٹکنالوجی معیاری ایم پی او کے مقابلے میں 0.15db کم اندراج کا نقصان اور 2x لمبی عمر کی پیش کش کرتی ہے ، جس میں 400G+ ایپلی کیشنز اور اعلی - سائیکل ماحول میں اپنے پریمیم کا جواز پیش کیا گیا ہے۔

معیاری ایم پی او لاگت - مستقل تنصیبات اور 40g/100g ایپلی کیشنز کے لئے مؤثر کارکردگی اور 100 میٹر کے نیچے جہاں لنک بجٹ مارجن فراہم کرتا ہے

تمام ٹرانسیور بندرگاہیں مرد ایم ٹی پی ایم پی او کنیکٹر انٹرفیس کا استعمال کرتی ہیں جس میں خواتین پیچ کیبلز کی ضرورت ہوتی ہے - مرکب صنفوں کو غلط طریقے سے روکتا ہے یا نقصان کا سبب بنتا ہے

پولریٹی پلاننگ (قسم A/B/C) مستقل رنگ - کوڈنگ اور دستاویزات کے ساتھ ڈیزائن کے مراحل کے دوران ہونا چاہئے تاکہ فیلڈ تنصیب کی غلطیوں کو روکا جاسکے۔

خودکار اختتام - چہرے کا معائنہ اس سے پہلے کہ ہر کنکشن آلودگی سے بچتا ہے - ملٹی - فائبر سرنیوں میں کارکردگی سے متعلقہ انحطاط
